AXI-3100
在线X-RAY检测设备
分享
产品特点：
-
高速高精度运动装置：可实现产品的快速检测
-
CNC定位编辑功能：可实现自动跑位、自动检测存图
-
上下料接驳台：可实现与产线无缝对接
-
Rework功能：可实现对NG产品有效复判以及数据统计
-
AI驱动的图像增强与检测算法，可有效提高图像质量与检出率
产品介绍：
AXI-3100是工源三仟自主研发的针对各类型电子产品进行高速X光检测的在线式X-RAY检测设备。基于自研的高性能视觉成像系统，可大幅降低单次拍摄的所需的时间，结合专为电子产品缺陷设计的AI算法，可自动对缺陷进行分类、分割并进行精准的量测，可稳定达到99%的识别准确率。

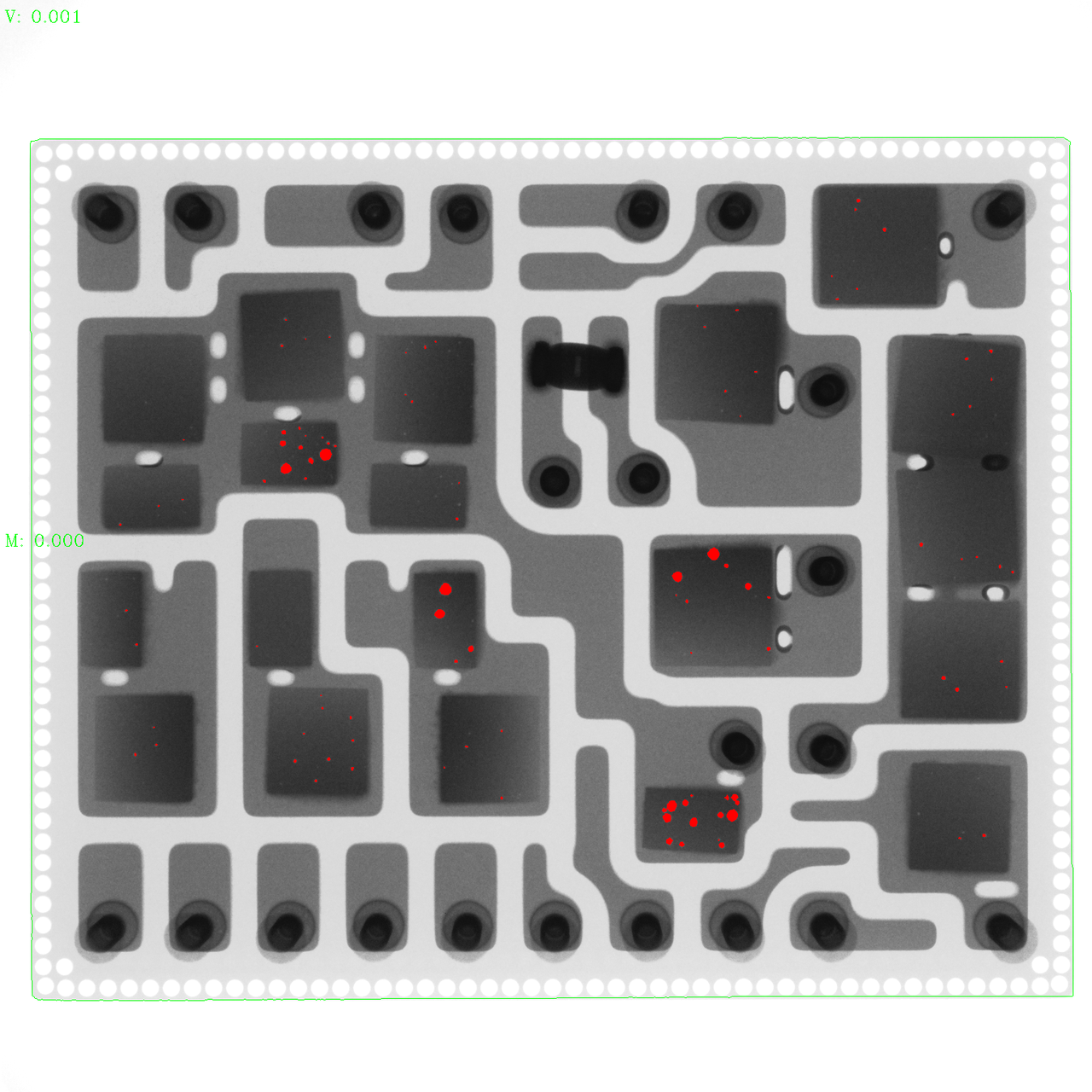

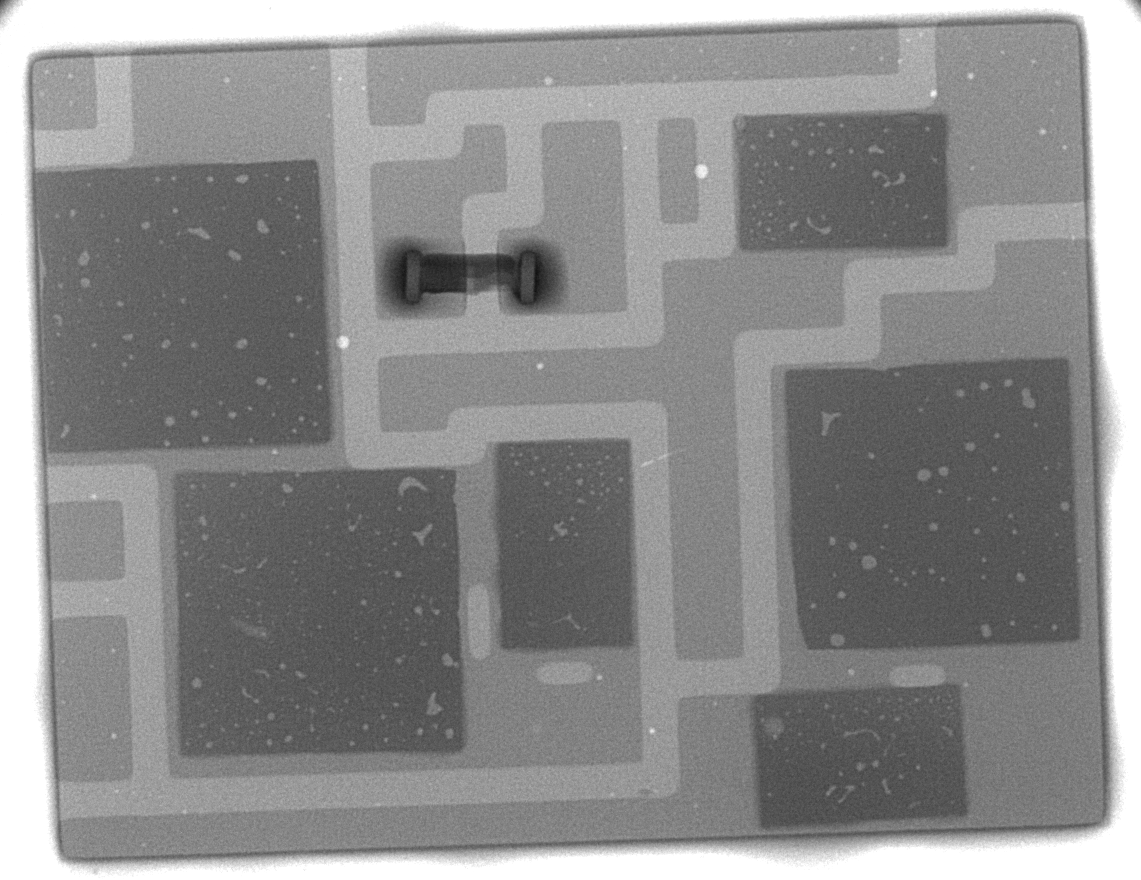

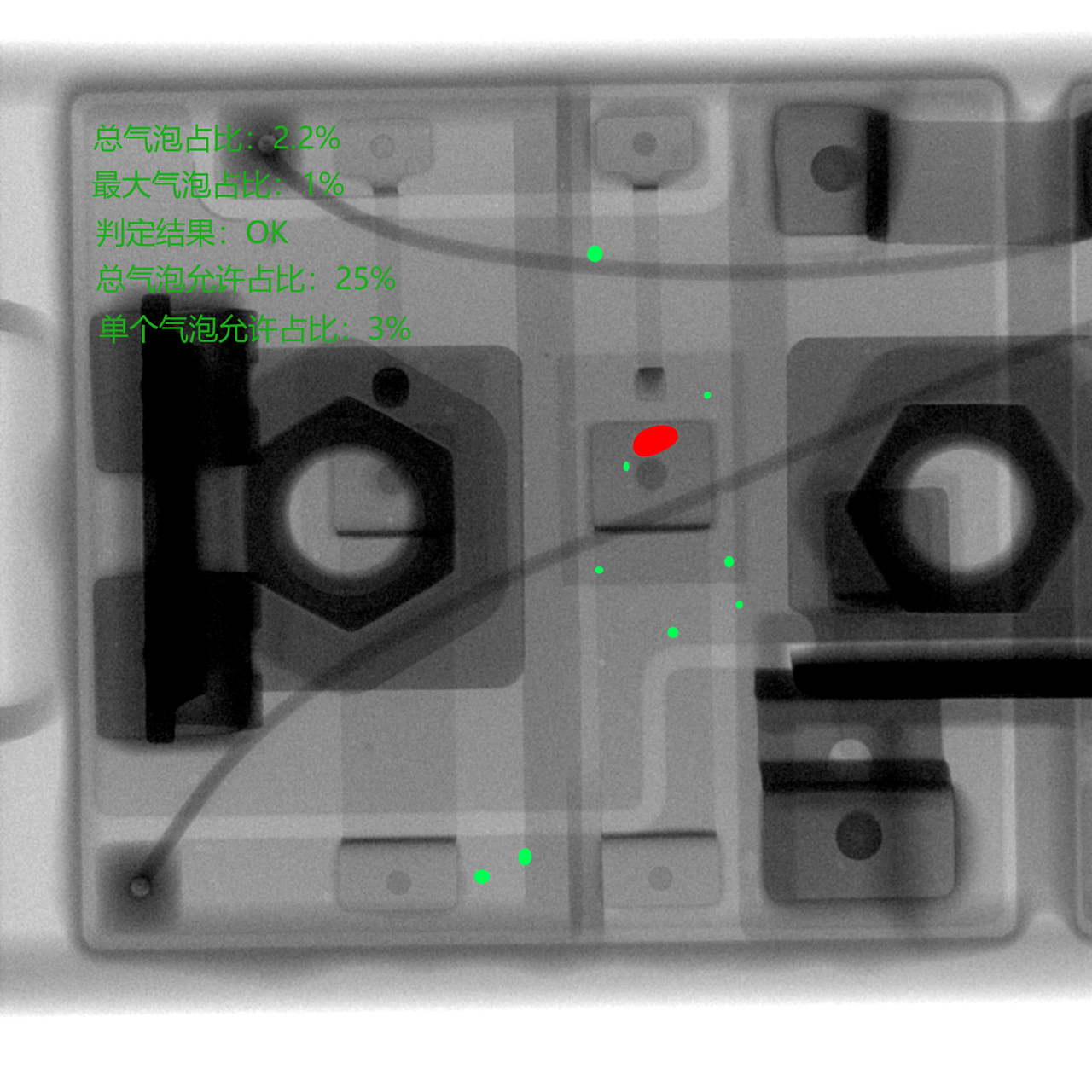

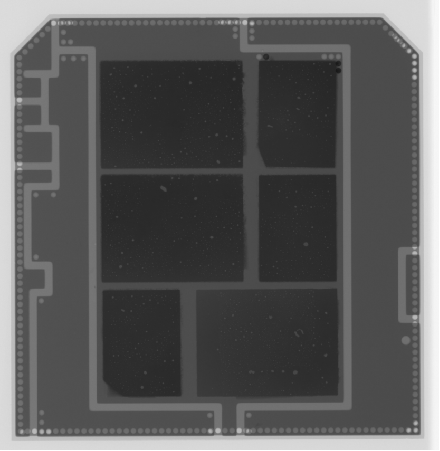

该设备适用于SMT、THT焊接工艺的电路板加工产品、BGA、DB/WB、TSV、TGV、IGBT模块等封装芯片的在线检测。
|
类别
|
项目
|
参数
|
|
成像系统
|
系统极限分辨率
|
2.5μm
|
|
检测速度
|
≥0.4秒/FOV
|
|
|
检测模式
|
2D&2.5D
|
|
|
射线源
|
Tube类型
|
闭管
|
|
Tube电压
|
90kV/110kV/130kV
|
|
|
焦点尺寸
|
5μm
|
|
|
探测器
|
探测器类型
|
平板探测器
|
|
像素尺寸
|
85μm
|
|
|
像素矩阵
|
1536x1536
|
|
|
运动控制系统
|
最大载物区域
|
1000*500mm (IGBT）
L:1500mm W:600mm (FPCA)
L:2000mm W:600mm（车载CCS）
(以实际设计为准)
|
|
检测方式
|
射线源+成像器垂直/倾斜跑位检测
|
|
|
整机参数
|
尺寸
|
L:2700mm W:1800mm H:1850mm (不含三色灯，以实际设计为准)
|
|
重量
|
约 5000KG
|
|
|
功率
|
约 7kW（以实际设计为准）
|
