AXI-5600
卷绕电池在线X-Ray检测设备
分享
产品特点：
-
自研软件算法实现极片翻折、异物、极耳翻折等缺陷的检测功能
-
独特的图像增强算法：保证了产品检测的低误杀率且检测层数≥40层
-
异物检测能力>=500μm（铜、铁、铝）
-
AI驱动的图像增强与检测算法，可有效提高图像质量与检出率
产品介绍：
AXI-5600是工源三仟自主研发的针对各种型号卷绕电池进行高速X光检测的在线X-RAY检测设备，在单射线源部署的情况下最高可达 18ppm的效率（对角）。工源三仟基于自研的高性能视觉成像系统，可有效提高单次拍摄的效率，结合专为卷绕电池Overhang检测设计的AI检测算法，可真实达到99%以上的准确率。此外，AXI-5600设备支持开发极片翻折、异物、极耳翻折等缺陷的检测功能，同时可集成视觉尺寸检测、OCV测试等功能模块。
适用领域：
-

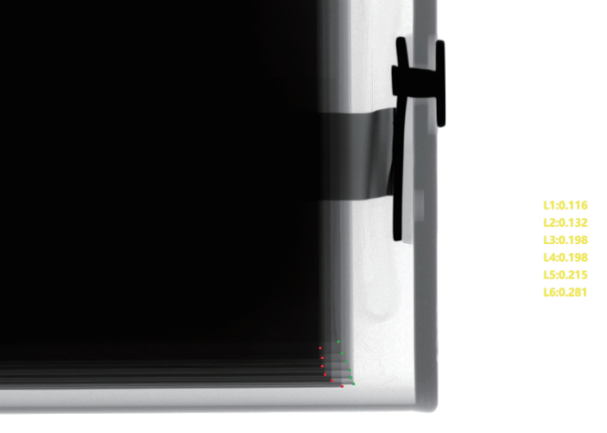

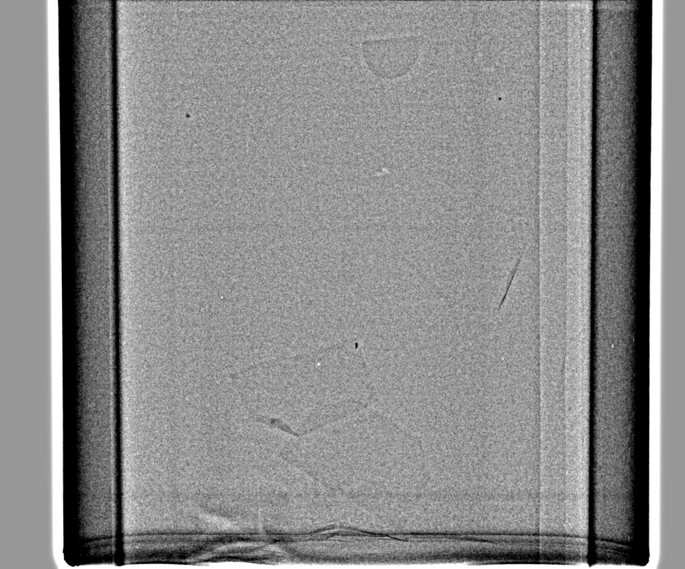

卷绕电池裸电芯：极片对齐度Overhang，大面褶皱、破损，极耳翻折等缺陷检测
-

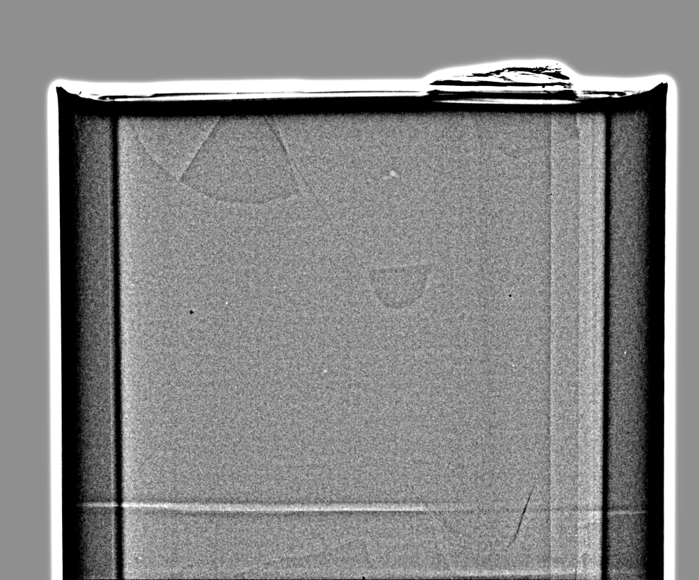

卷绕电池入壳电芯：极耳残片、极片残片、电芯夹爪损伤、漏薄划痕、异物、极耳翻折等缺陷检测
|
类别
|
项目
|
参数
|
|||
|
成像系统
|
检测内容
|
极片对齐度Overhang、大面褶皱异物、极耳翻折等
|
|||
|
检测能力
|
≥500微米（铜、铁、铝）
|
||||
|
检测层数
|
≥40层
|
||||
|
检测范围
|
对角Overhang
|
四角Overhang + 大面褶皱
|
|||
|
成像系统数量
|
2套
|
6套
|
|||
|
节拍
|
24PPM
|
40PPM
|
|||
|
过杀率
|
≤2%
|
||||
|
漏杀率
|
0%
|
||||
|
射线源
|
Tube类型
|
闭管
|
|||
|
Tube电压
|
90kV/110kV/130kV/150kV
|
||||
|
焦点尺寸
|
5μm
|
||||
|
平板探测器
|
探测器类型
|
平板探测器
|
|||
|
像素尺寸
|
85μm/139μm
|
||||
|
像素矩阵
|
1536x1536/3072x3072
|
||||
|
整机参数
|
尺寸
|
L:8000mm W:3000mm H:2700mm (不含三色灯，以实际设计为准)
|
|||
|
重量
|
约15000KG
|
||||
|
功率
|
约45kW（以实际设计为准）
|
||||
