ACT-3600
滑环在线CT检测设备
分享
产品特点：
-
高精度高速滑环系统：为在线CT检测量身定制
-
全自动电动门：可快捷实现产品检测和换型
-
AB门结构：可最大限度保证上下料效率
-
AI驱动的图像增强与检测算法，可有效提高图像质量与检出率
产品介绍：
ACT-3600 是工源三仟自主开发的针对锂电池和汽车电子模组进行滑环式高速CT扫描分析的检测设备。工源三仟基于自研的有限角CT成像算法（非VG），可大幅降低扫描环节需要的投影数量，提高CT成像速度。针对叠片电池Overhang检测问题，可实现在X和Y方向上的断层重建，针对一组电池扫描时间最快可达3s，实现单工位12ppm（对角）的检测效率。针对圆柱电池，工源三仟可达1-2ss的扫描重建速度，实现30-60ppm的在线CT速度，达到了业界最优水平。
此外，该设备对于功率半导体模块/OBC等汽车电子模组的焊接缺陷检测可达1-3ppm的效率，满足产线上全检的效率要求。
适用领域：
-

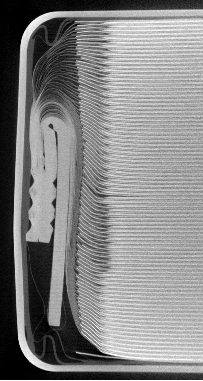

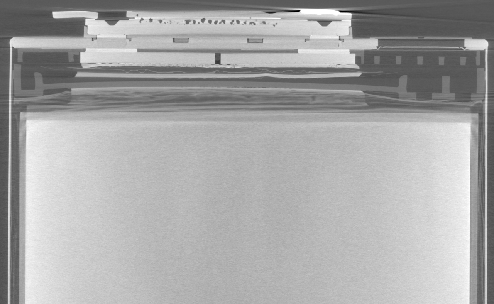

叠片电池：级片对齐度Overhang（裸电芯/入壳电池）、顶盖焊接气孔、级耳到壁距离等
-

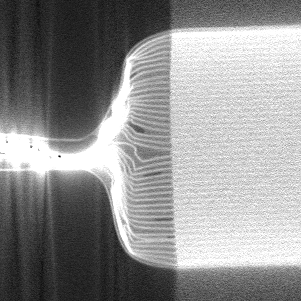

圆柱电池：级片对齐度Overhang（入壳电池）、同心度、异物等缺陷检测
-

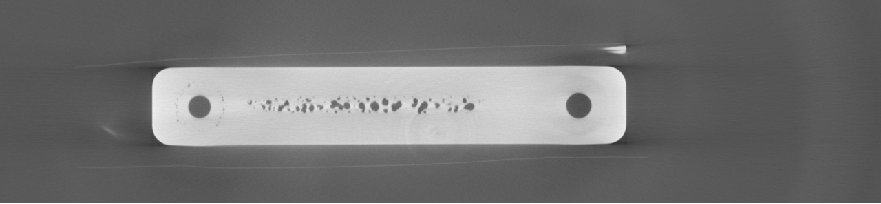

汽车电子模组：THT焊接工艺的灌锡比例，多层IGBT模块的焊接面气孔检测等
|
类别
|
项目
|
参数
|
||||
|
成像系统
|
系统极限分辨率
|
2.5μm/10μm
|
||||
|
检测内容
|
对齐度Overhang
|
极耳弯折、碰壁
|
||||
|
检测范围
|
裸电芯
|
带壳叠片
|
21700/18650电池
|
4680电池
|
带壳叠片
|
|
|
成像系统数量
|
1套
|
|||||
|
节拍
|
10-12PPM (对角）
|
1.5-3PPM (3角）
|
60PPM (单侧）
|
30PPM (单侧）
|
6PPM（单角）
|
|
|
过杀率
|
≤2%
|
|||||
|
漏杀率
|
0%
|
|||||
|
软件
|
工源三仟自主研发软件/Volume Graphic （选配）
|
|||||
|
射线源
|
Tube类型
|
闭管
|
||||
|
Tube电压
|
130kV/150kV/180kV
|
|||||
|
焦点尺寸
|
5μm/20μm
|
|||||
|
平板探测器
|
探测器类型
|
平板探测器
|
||||
|
像素尺寸
|
139μm
|
|||||
|
像素矩阵
|
3072x3072
|
|||||
|
整机参数
|
尺寸
|
L:4000mm W:3000mm H:2800mm (不含三色灯，以实际设计为准)
|
||||
|
重量
|
约15000KG
|
|||||
|
功率
|
约10kW（以实际设计为准）
|
|||||
